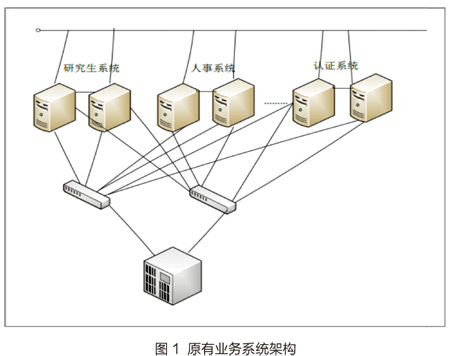

数据集中存储的实质是将业务系统与业务数据分离,将业务数据单独作为一个整体存储在更可靠、更安全、更易于管理的存储上。学校原有的业务系统如认证系统、研究生系统、人事系统、数据库等均采用数据集中管理,将业务数据存储到某厂商存储E-3000上。由于存储E-3000运行期限超过5年,设备老化,性能已经落后于学校信息化建设的步调,严重影响业务系统数据安全。为了保证学校核心业务系统以及核心数据库的数据安全,使用新的存储vnx5500对E-3000存储进行替换,保障学校业务系统正常运行。原有业务架构如图1所示。
数据迁移方案确定
Storage Foundation(SF)可以在多台实体物理机上实现多机热备,即业务系统的一台服务器出现问题不会影响业务的正常访问,对用户而言是透明的。同时业务数据实现FC协议存储共享,即业务系统的多台服务器可以读写同一块数据盘。在SF的整个配置中,涉及两个十分重要的磁盘组:数据组和仲裁组。数据组中包含的是数据磁盘,其主要作用就是用于存放业务系统数据。仲裁组中包含奇数块仲裁盘,一般使用三块大小为1G的磁盘,其主要作用是当发生脑裂时,即多台主机无法通过心跳网络互相访问时,用于仲裁哪台主机可以获得存储的独立访问权限,保证数据一致性。
Storage Foundation镜像同步
本次业务数据迁移主要涉及认证系统、门户平台、研究生系统、教务系统、人事系统、数据库等,我们将采用SF镜像同步技术来实现业务系统数据迁移,主要基于以下三点考虑。
1.节省成本。在业务数据迁移方案中,我们使用SF软件自身的镜像同步功能,无需再购买存储迁移软件或者其他第三方数据迁移工具。
2.异构存储管理。在本次迁移中,我们要实现业务数据由存储E-3000到存储VNX5500的异构存储迁移。SF可以使用统一的命令和方法在不同的操作系统上管理不同供应商提供的磁盘存储设备,提高了企业异构存储环境下数据访问的性能,存储可扩展性,以及易管理性。
3.实现业务数据实时同步,保证数据一致性。在迁移过程中,SF的镜像同步技术能够实现老的数据盘与新的数据盘的实时同步,保证数据一致性。
业务数据迁移
业务数据迁移介绍
业务数据存储在E-3000上的系统都需要进行迁移,主要涉及认证系统、门户平台、研究生系统、教务系统、人事系统、数据库等。采用SF镜像同步方案来实现将业务数据由E-3000转移到VNX5500上,这个过程包括三个步骤,一是迁移前的准备工作,如存储VNX5500的光纤跳线,存储分配等;二是数据盘镜像同步,将原有的数据盘与新分配的磁盘做成镜像同步;三是仲裁盘的替换,将原有的三块仲裁盘替换为新的三块仲裁盘。
具体方案实施
本文中,主要进行具体业务数据迁移工作,尽管涉及业务众多,但迁移方法相似,因此在下文的讲述中主要以认证系统为例。
1.迁移前的准备工作
在进行业务数据迁移前,需要进行以下准备工作:

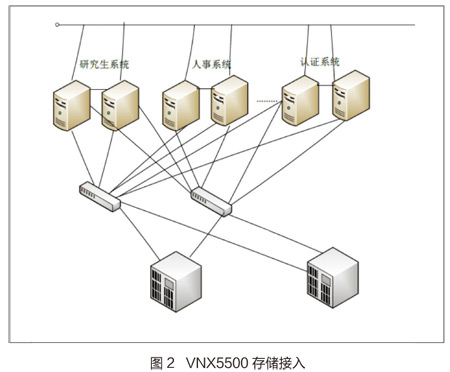

(1)将新存储VNX5000接入到原有网络拓扑中,如图2所示。
