摘要：本文将以太网数据包经过压缩、加密后利用UDP传送，实现一种直接在以太网层将园区网通过Internet网络扩展的L2VPN功能。使用rawsocket机制接收和发送以太网数据包，避免了其他实现方式的网桥处理步骤；使用PING/PONG机制在主备2个UDP连接间实现自动故障发现和主备自动切换，避免使用传统的生成树机制，简化了配置并能提高系统运行稳定性。使用高速的LZ4压缩算法，使得本文的实现可以在高带宽时尽量少影响性能。实现中还支持一方处于NAT环境，支持VLAN号的重新映射以避免VLAN冲突，适应更加灵活的应用场景。

　　通过Internet网络扩展园区网最简单的做法是建立L2VPN，即通过VPN隧道将以太网数据包经过加密后利用Internet网络传递，从而完成双方的通信。

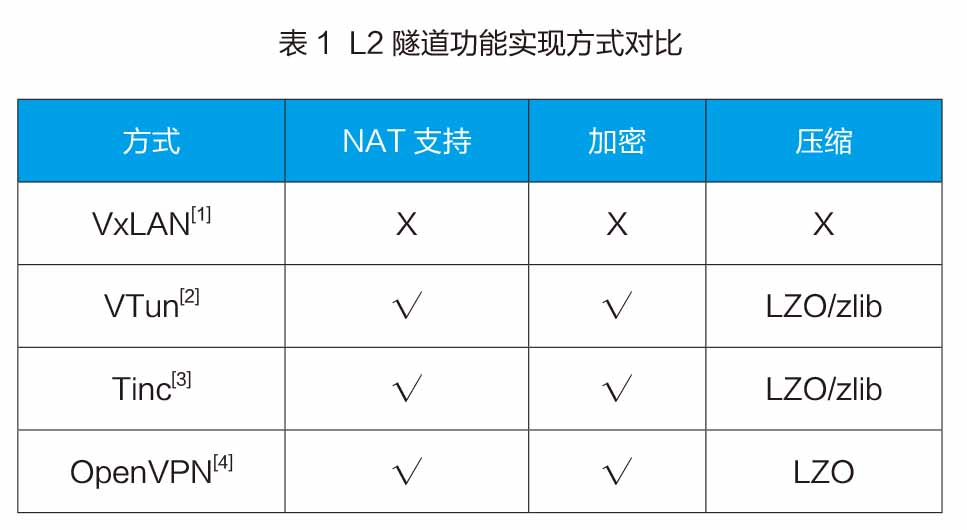

　　常见的L2VPN或能实现类似L2隧道功能的程序对比见表1。

　　VxLAN主要用于数据中心内部解决VLAN扩展性问题，OpenVPN用于远程用户的连接，不适合用来建立隧道扩展网络。

　　如图1所示，VTun和Tinc可以利用Internet网络建立隧道，在tap接口间转发数据包。将以太网接口和tap接口加入同一个网桥，由Linux的网桥处理逻辑实现网卡与tap接口间数据包的转发，从而可以完整实现以太网透传隧道功能。如果使用两个UDP连接（如不同的ISP线路）实现线路备用，需要配置两条隧道，并启用生成树协议以避免环路。由于公网的连通性不能实时反映到tap虚拟接口up/down状态，公网连接不稳定时会无法避免形成短时的环路，引起网络广播风暴，这对以太网是致命的。并且在生成树状态切换时会有若干秒网络处于中断状态。

　　本文实现的EthernetOverUDP[5]（简称EthUDP，代码在https：//github.com/bg6cq/ethudp），支持使用IPv4和IPv6建立隧道，支持一方使用动态地址或NAT环境后的连接，并可以验证对方IP地址。

　　RAW SOCKET接收和发送数据包

　　在Linux中，使用raw socket[6]可以跳过TCP/IP处理逻辑，直接在以太网接口接收和发送数据包。

　　使用rawsocket机制从网卡接收以太网数据包并利用UDP发送给远端，同时从UDP接收远端发来的数据包并通过网卡直接发出，可以直接实现桥接功能，避免了VTun、Tinc两种实现方式中的网桥处理步骤。

　　从特定以太网接口接收数据包时，需要建立PF_PACKET类型的raws ocket，将接口设置为混杂模式，并绑定到该接口。将来使用recvmsg调用即可接收数据包。接收到的数据包不含通过rawsocket发送的数据包，正好避免了环路重复包。

　　int32_tifindex，fdraw，val=1；structifreqifr；

　　structsockaddr_llsll；

　　fdraw=socket（PF_PACKET，SOCK_RAW，htons（ETH_P_ALL））；strncpy（ifr.ifr_name，ifname，IFNAMSIZ）；

　　ioctl（fdraw，SIOCGIFINDEX，&ifr）；ifindex=ifr.ifr_ifindex；

　　ioctl（fdraw，SIOCGIFFLAGS，&ifr）；ifr.ifr_flags|=IFF_PROMISC；ioctl（fdraw，SIOCSIFFLAGS，&ifr）；sll.sll_family=AF_PACKET；sll.sll_protocol=htons（ETH_P_ALL）；sll.sll_ifindex=ifindex；

　　bind（fdraw，（structsockaddr*）&sll，sizeof（sll）；

　　向特定接口发送数据包时，只要提供接口索引调用sendto即可将完整的以太网数据包发送出去：

　　structsockaddr_llsll；sll.sll_family=AF_PACKET；

　　sll.sll_protocol=htons（ETH_P_ALL）；sll.sll_ifindex=ifindex；

　　sendto（fdraw，buf，len，0，（structsockaddr*）&sll，sizeof（sll））；

　　PING/PONG机制

　　EthUDP每隔1秒钟利用UDP向对方发送PING消息，每一方收到PING消息后会立即应答PONG消息。

　　主备两个UDP连接的情况下，如果一方在连续的5秒钟内未从主连接收到对方的PONG消息，会认为主连接中断，立即将备用连接设定为当前在用连接，将来需要转发的以太网数据包将通过备用连接发送。一旦再次从主连接接收到对方的PONG消息，立即切换回主连接。这个简单的机制可以在主备2个UDP连接间实现自动故障发现和主备自动切换。

　　发送以太网数据包时，发送方只会通过主备UDP连接中的一个发送，不需要使用生成树协议也能从根本上确保不会发生环路情况，彻底避免了广播风暴问题，能大大提高系统运行的稳定性。

　　LZ4压缩/AES加密

　　为了适应高速网络，EthUDP可选使用LZ4[7]高速算法对发送数据包进行压缩，在高带宽环境下尽量少影响性能。

　　启用压缩后，EthUDP在每个数据包后增加一个字节作为是否压缩的标志。当原始数据包使用LZ4压缩无效（压缩后的长度没有减少）时，该标志为0xaa；有效压缩时为0xff。通过这样的机制，一个数据包即便无法有效压缩，也仅仅多传输1个字节。

　　EthUDP可选使用openssl[8]提供的AESCBC算法对发送数据包进行简单加密。加密处理中使用openssl标准填充方式填充，每个数据包加密后可能会增加1-16字节。

　　VLAN映射

　　将两个局域网相连时，经常会碰到vlan编号冲突问题。通常的解决办法是切换到某一方不使用的vlan，以解决冲突问题。但这样对于双方已经在用的vlan比较麻烦。EthUDP增加了可选的vlan编号映射步骤，在发送前将本地的一个vlan编号转换成另一个，接收时再转换回来，方便解决vlan冲突，适应更加灵活的应用场景。

　　EthUDP进程设计与实现

　　EthUDP是运行在用户态空间的多线程进程。进程启动初始化时会建立相关的UDP连接（如果指明的UDP端口为0，则为NAT模式，暂时不建立连接），打开指定网卡的rawsocket，然后启动以下3种线程。

　　1.以太网接口数据包接收转发线程

　　处于如下循环：

　　从以太网接口接收数据包；

　　如果有MSS调整，对tcpsyn包修改MSS；

　　如果有VLAN映射，将以太网包头的VLAN编号改为对方VLAN编号；

　　如果需要，进行压缩和加密处理；通过在用的UDP连接发送给对方。

　　2.UDP数据包接收转发线程

　　每个UDP连接对应一个接收线程，因此主备两个连接时启动2个线程。线程处于如下循环：

　　从UDP端口接收数据包；

　　如果需要，进行解密和解压缩处理；

　　如果是NAT环境，判断是否需要更新对方地址和端口号信息；如果是PING消息，发送PONG消息应答；

　　如果是PONG消息，更新最后接收时间；

　　如果有VLAN映射，将以太网包头的VLAN编号改为我方VLAN编号；

　　如果有MSS调整，对tcpsyn包修改MSS；通过rawsocket发送数据包。

　　3.ping/pong消息处理线程线程处于如下循环：

　　向UDP连接发送PING消息；

　　如果主连接最后接收PONG消息是5秒前，设定备用连接为在用UDP连接；

　　每间隔1小时，输出收发数据包/字节/压缩效率等统计信息；等待1秒。

　　EthUDP进程的每个线程仅仅处理一个方向的数据包转发，这样的设计可以充分发挥多核CPU的作用。正常运行时，上述5.1和5.2线程会占用CPU时间，因此建议运行EthUDP的机器或虚拟机至少能允许2个线程同时执行。
